Уплотнительные поверхности клапанов работают в одних из самых жёстких условий: постоянные циклы открытия и закрытия, перепады давления и температуры, абразивные частицы и агрессивные среды. Износ седел, затворов, шаров и дисков неизбежен — и именно здесь плазменная наплавка PTA (Plasma Transferred Arc) позволяет вернуть детали ресурс вместо дорогостоящей замены.
Если базовая геометрия детали сохранена, PTA-наплавка восстанавливает изношенный слой, формирует новую рабочую поверхность с заданными свойствами, а финальная механическая обработка доводит её до проектных размеров. Ключ к результату — не только оборудование, но и правильное сочетание материала основы, наплавочного сплава, режима процесса и последующей обработки.
На первый взгляд клапан выглядит простой деталью, но его уплотнительные зоны испытывают комплекс механических, термических и химических нагрузок. Основные механизмы износа:
•абразивный износ — твёрдые частицы в рабочей среде;
•эрозионный износ — поток среды на высокой скорости;
•коррозионное воздействие рабочей среды;
•контактный износ в паре «седло–затвор» при частых циклах;
•локальные повреждения — царапины, раковины, выкрашивание;
•термические нагрузки при высоких температурах.
Даже небольшой дефект рабочей поверхности приводит к потере герметичности, росту вибрации и преждевременному выходу арматуры из строя. Чаще всего страдают седла, уплотнительные кольца, шары и диски — те зоны, которые PTA-наплавка восстанавливает наиболее эффективно.
Подробнее о том, какие детали клапанов можно восстанавливать PTA-наплавкой.
PTA подходит для локального восстановления и упрочнения деталей, если материал основы и техническое состояние позволяют выполнить наплавку. В клапанной арматуре наибольший эффект даёт восстановление четырёх групп элементов.

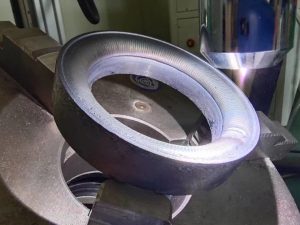

Седло — самая ответственная деталь: именно контакт седла с затвором обеспечивает герметичность. При износе повреждённый слой удаляют механической обработкой, наплавляют новый сплав и восстанавливают точную геометрию посадочной поверхности.
Для уплотнительных зон важны не только высокая твёрдость, но и сочетание износостойкости, стойкости к рабочей среде и возможности получить необходимую чистоту поверхности после механообработки.
Шар имеет сложную сферическую геометрию и требует высокой точности. При серийном производстве решающее значение приобретают автоматизация движения горелки и стабильная подача порошка — именно поэтому для шаровых клапанов используются специализированные наплавочные комплексы.
В задвижках, дисковых и обратных клапанах рабочие поверхности также подвержены локальному износу. В зависимости от конструкции наплавляют либо непосредственно рабочую поверхность, либо отдельную зону детали.
Перед выбором метода оценивают материал основы, толщину дефектного слоя, геометрию детали, требования к герметичности и условия последующей механической обработки.
PTA-наплавка использует плазменную дугу для плавления порошкового присадочного материала и формирования металлургически связанного слоя на поверхности детали. Для клапанной арматуры важны четыре особенности процесса.
•Контролируемое проплавление. Тепловложение регулируется точно, поэтому основа не перегревается, а геометрия детали сохраняется.
•Низкое разбавление. Доля основного металла в наплавленном слое обычно составляет 5–15 % (против 20–30 % при дуговой наплавке электродом). Свойства рабочей поверхности определяются составом наплавленного сплава, а не основой.
•Равномерность слоя. Стабильная геометрия валика по всей рабочей зоне — важное условие для последующей механообработки, особенно на кольцевых и конических поверхностях.
•Гибкость выбора порошка. Материал подбирают под конкретный механизм износа, а не по принципу «максимальная твёрдость».
Выбор порошка начинается не с марки сплава, а с анализа условий эксплуатации: температуры рабочей среды, давления, типа среды, наличия абразива, коррозионной активности, характера контакта поверхностей, требуемой твёрдости, требований к механической обработке и материала основы.
В зависимости от задачи применяют четыре группы порошковых систем.
| Система | Типичный состав | Твёрдость | Типичное применение |
| Кобальтовые сплавы (Stellite 6, 21) | Co–Cr–W–C | 30–43 HRC | Высокие температуры, эрозия, паровые и агрессивные среды; горячая твёрдость |
| Никелевые сплавы (NiCrBSi, Colmonoy 5/56) | Ni–Cr–B–Si | 45–60 HRC | Коррозия + абразив, уплотнительные поверхности; хорошая обрабатываемость |
| Железные сплавы (Fe–Cr–B–Si) | Fe–Cr–B–Si | 45–60 HRC | Экономичное решение для абразивного износа при умеренных температурах |
| Композиты с карбидом вольфрама | Ni/Co матрица + WC | 55–65 HRC | Экстремальный абразивный износ, шламовые среды |
Износостойкость. При интенсивном абразивном или эрозионном износе приоритет — стабильный твёрдый поверхностный слой (55 HRC и выше).
Коррозионная стойкость. Для агрессивных сред одной твёрдости мало: важен химический состав сплава (Cr, Mo, Ni).
Высокая температура. Для горячих сред оценивают горячую твёрдость и совместимость с основой; здесь лучший выбор — кобальтовые сплавы.
Совместимость с основой. Даже качественный порошок не даст результата, если он плохо сочетается с основным металлом или режим вызывает чрезмерное разбавление.
Окончательный выбор материала выполняют по составу детали, требованиям к рабочей поверхности и реальному механизму разрушения.
О режимах и настройке читайте в материале «как выбрать режим PTA-наплавки».
Качественный ремонт начинается задолго до включения плазменного источника.
Диагностика. Определяют фактический износ, наличие трещин, раковин и деформаций, а также принципиальную возможность восстановления.
Подготовка поверхности. Очистка от загрязнений, коррозии и старого повреждённого слоя; при необходимости — механическая обработка для удаления дефектных участков.
Определение припуска. Заранее рассчитывают, сколько материала добавить, чтобы после наплавки остался припуск на финишную механообработку.
Выбор порошка. По условиям эксплуатации, материалу основы и требованиям к поверхности.
Настройка процесса. Ток, скорость, расход плазмообразующего и защитного газов, подача порошка, траектория и перекрытие проходов. Параметры рассматривают только в совокупности: изменение тепловложения влияет на формирование слоя, разбавление и итоговые свойства.
Наплавка. Материал наносят на подготовленную поверхность. Для круглых деталей используют контролируемое вращение заготовки, для сложных — автоматизированную траекторию.
Охлаждение и контроль. Выдержка по технологии, проверка внешнего вида, геометрии и отсутствия дефектов.
Механическая обработка. Доводка до проектного размера и требуемой шероховатости.
Финальная проверка. Размеры, качество поверхности, при необходимости — герметичность и другие эксплуатационные характеристики.
Режим нельзя устанавливать по принципу «чем больше ток, тем быстрее». Для клапанной арматуры определяющими являются:
•Сварочный ток — влияет на тепловложение и глубину проплавления.
•Скорость перемещения — определяет количество тепла на единицу длины наплавки.
•Подача порошка — согласуется с мощностью дуги и скоростью процесса.
•Расход газа — влияет на стабильность дуги, транспорт порошка и защиту зоны наплавки.
•Перекрытие проходов — особенно важно на кольцевых и сложных поверхностях.
•Количество слоёв — зависит от требуемой толщины восстановления.
Учитывают совокупное влияние параметров, а не каждое значение по отдельности.
Шаровые клапаны — одно из самых эффективных применений автоматизированной наплавки. Сферическая геометрия требует точного согласования движения детали и траектории плазменной горелки. При серийном производстве ручная работа приводит к разбросу результатов между деталями; автоматизация стандартизирует траекторию, скорость и параметры процесса.
Для предприятий, регулярно восстанавливающих или изготавливающих шаровые краны, автоматизация даёт стабильную повторяемость технологии. Под эту задачу разработана автоматическая система наплавки шаровых клапанов DQF-LC602 компании Duomu.
Для седел и уплотнительных зон задача — не просто повысить твёрдость, а получить рабочую поверхность с заданной геометрией и свойствами. Определяющие факторы:
Специализированные решения для этой группы деталей собраны в разделе «PTA-наплавка уплотнительных поверхностей клапанов».
Технологию выбирают с учётом и наплавки, и последующей обработки.
Решение о ремонте зависит от конкретной детали и её стоимости. Если корпус сохранил механические свойства, а повреждение сосредоточено на рабочей поверхности, восстановление рациональнее полной замены. Это особенно актуально для:
•дорогостоящих и крупногабаритных клапанов;
•деталей из специальных сплавов;
компонентов с длительными сроками поставки;
•оборудования, простой которого обходится дорого;
•деталей с регулярным поверхностным износом.
PTA позволяет заменить не деталь целиком, а только изношенный функциональный слой.
Обе технологии восстанавливают металлические детали, но решают разные задачи.
| Критерий | PTA-наплавка | Лазерная наплавка |
| Объём материала за проход | Высокий, слои 1–4 мм | Низкий, слои 0,3–1,5 мм |
| Зона термического влияния | Средняя | Минимальная |
| Разбавление | 5–15 % | 3–10 % |
| Производительность | Высокая | Ниже |
| Локальность | Средняя | Высокая, сложная геометрия |
| Стоимость оборудования и эксплуатации | Ниже | Выше |
| Серийность | Хорошо для серийного выпуска | Единичные и мелкие серии |
Подробное сопоставление — в статье «PTA или лазерная наплавка».
Правильнее сравнивать не технологии «вообще», а параметры конкретной задачи: размер зоны ремонта, толщину слоя, производительность, допустимое тепловложение, стоимость и требования к геометрии.
Оборудование выбирают не только по мощности источника, но и по всей технологической системе: плазменный источник питания, плазменная горелка, система подачи порошка, система позиционирования и привод вращения, система управления, оснастка для закрепления детали и средства контроля параметров.
Для шаровых и геометрически сложных деталей полезна автоматизация движения, для плоских поверхностей — специализированная система перемещения горелки.
В линейке Duomu представлены как отдельные компоненты, так и автоматизированные комплексы для наплавки шаровых клапанов и плоских деталей.
Для единичной детали достаточно правильно подобранного режима. Для серийного производства необходима стандартизация:
1.подготовка поверхности;
2.геометрия базовой детали;
3.тип и фракция порошка;
4.параметры PTA;
5.траектория движения;
6.толщина наплавленного слоя;
7.условия охлаждения;
8.последующая механическая обработка;
9.контроль готовой детали.
Именно повторяемость превращает PTA из сварочного метода в промышленную технологию восстановления.
Какую твёрдость можно получить при PTA-наплавке клапанов?
В зависимости от порошкового материала — от 30 до 65 HRC: кобальтовые сплавы дают 30–43 HRC, никелевые и железные — 45–60 HRC, композиты с карбидом вольфрама — до 65 HRC.
Какая толщина слоя наносится за один проход?
Обычно 1–4 мм; при необходимости многослойной наплавки суммарная толщина достигает 8–10 мм.
Можно ли восстановить шаровой кран без полной разборки?
Как правило, наплавка выполняется на отдельных деталях (шар, седло) после разборки. Решение зависит от конструкции и доступа к рабочей поверхности.
Чем PTA-наплавка отличается от традиционной дуговой наплавки?
PTA даёт меньшее разбавление (5–15 %), более равномерный слой и точнее управляемое тепловложение, что критично для ответственных уплотнительных поверхностей.
Сколько служит восстановленный клапан?
При правильном подборе материала и режима ресурс восстановленной детали обычно не ниже, а часто выше ресурса новой, особенно при использовании износостойких сплавов.
Плазменная наплавка PTA — практичный инструмент восстановления клапанов и упрочнения их рабочих поверхностей. Главное преимущество — возможность нанести функциональный слой только в зоне износа.
Стабильный результат требует рассмотрения всего технологического цикла: диагностики, подготовки, выбора порошка, настройки режима, наплавки и финишной механообработки. Для регулярного производства и ремонта арматуры целесообразно использовать автоматизированные комплексы, рассчитанные на конкретную геометрию деталей.
